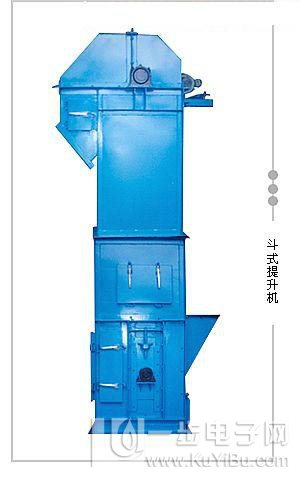

TH斗式提升機是一種圓環鏈式斗提機。TH型斗式提升機是我廠基于HL型斗式提升機研制的新產品,與其相比,具有輸送量大,提升高度高,運行平穩可靠,壽命長等顯著優點。
TH斗提機備有兩種料斗：
zh型（中深斗）一般使用于輸送濕的,一結塊,較難拋出的物料, 如濕砂,型砂,化肥,堿粉等。
sh型（深斗）一般使用于輸送干燥的,松散易于拋出的物料,如水泥,碎石,煤塊,等。
TH斗式提升機具有以下特點：
1,輸送量大,相同斗寬的TH型與HL型相比,輸送量增大近一倍：
2,采用了組裝式鏈輪。有輪體,輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后,可擰下螺栓,拆換輪緣,更換方便,且節約拆料,降低了維修費；
3,下部采用了重錘杠桿式張緊裝置,即可實現自動張緊。一次安裝后不需調整,又可以保持恒定的張緊力,從而保證機器的正常運轉,避免了打滑或脫鏈；
4,牽引件為低合金高強度圓環鏈,經適當?shù)臒崽幚砗?具有很高的抗拉強度和耐磨性,使用壽命長。
本提升機代號為TH,即圓環鏈斗式提升機；產品規格以斗寬表示,其主要列于下表：
型 號 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 |
料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh |
輸送能力,m3 /h | 16 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 |
料斗 | 料斗容量 | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
斗距 | 350 | 450 | 512 | 688 | 936 | 936 | 1001 |
鏈條 | 園鋼直徑 x節（mm) | φ12X45 | φ18X64 | φ22ei0X86 | φ24X86 | φ24X86 | φ28X92 |
單鏈條破 斷強（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 |
料斗運動 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 |
傳動鏈輪轉數 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 |
輸送物料的 最大塊度 | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 |
